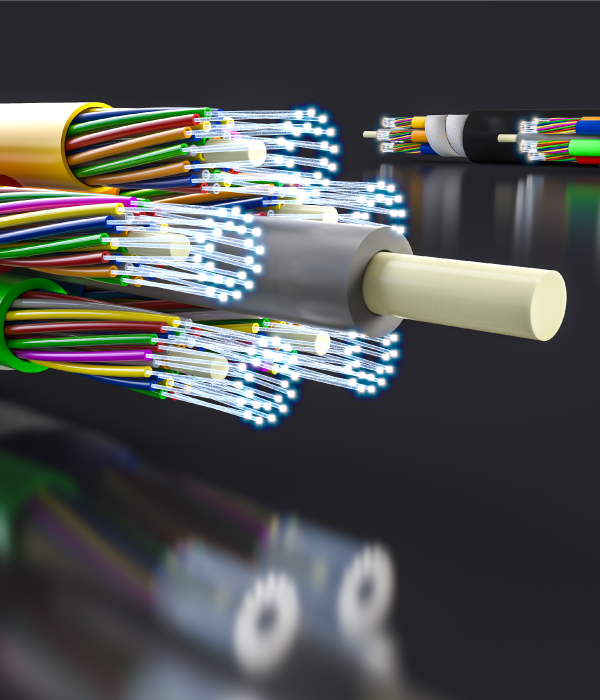

Fibra Óptica

ISO/IEC 11801 especifica cuatro tipos de fibras ópticas para soportar diversas clases de aplicaciones, tres tipos de fibras multimodo (OM1, OM2, y OM3) y una monomodo (OS1).

La fibra de los cables horizontales y de backbone de Volition cumple o excede los requisitos de los tipos OM1, OM2, y OS1 estándar.

Cableado horizontal en fibra

El cableado horizontal de fibra es el primer elemento del sistema de cableado a considerar. Desde el esquema de la planta del edificio (ver figura inferior) con las posiciones de las rosetas, determine la mejor localización del armario de planta o de los puntos de transición.

Los factores a tener en cuenta con respecto a la localización de los repartidores de planta son:

  • Posición en relación con los armarios de planta de otros edificios
  • Posición en relación con el distribuidor de edificio y el cable de backbone
  • Tamaño en relación con número previsto de usuarios.

Los factores a tener en cuenta con respecto a la localización de los puntos de transición son:

  • Posición en relación con el distribuidor de edificio y el cable de backbone
  • Tamaño con relación al número de cables a empalmar

Habiendo decidido la mejor posición para el distribuidor de planta/puntos de transición, planifique la mejor ruta para el cable horizontal para llegar a cada roseta de usuario (TO). El camino elegido debería permitir el acceso para situar los cables y cumplir los requisitos de radios de curvatura.

Los cables no deberían pasarse por conductos de pararrayos o bajantes de ascensores.
Generalmente como mínimo, el TO debería proveer una interfaz para voz y una para datos.
En algunos casos se necesitarán más interfaces y deberían planificarse. El cableado para oficinas abiertas, llamado a menudo zona de cableado, es también una opción y ofrece localizaciones múltiples de TO que permiten acceder desde un mismo punto a varios cables en la zona de trabajo. Repita este proceso para cada planta del edificio.

Distribuidor de edificio

EIA/TIA 569A da detalles sobre los requisitos de espacio recomendados para los distribuidores de edificio.
La localización de los racks y los armarios deberá permitir la instalación del cableado necesario.

Deberá existir el espacio necesario para permitir la instalación y cambio de un gran número de equipos.

En particular los racks y armarios no deberán instalarse:

  • En zonas de aseos y cocinas
  • En salidas de emergencia
  • En espacios de techos o sub suelos
  • En los mismos espacios ocupados por mangueras de incendios o cualquier otro equipo de extinción.

Preparación del cable en la zona de terminación CD/BD/FD

El procedimiento para preparar el cable dependerá del tipo de cable y de la construcción. Deberá tenerse cuidado para asegurar que las fibras no se dañan durante esta operación.
Cable de interior con protección de aramida o miembro tensor de plástico reforzado con vidrio (GRP)

  • Asegúrese que hay suficiente longitud del cable en el rack para alcanzar el panel de parcheo (o caja de empalme) y ajuste cualquier miembro tensor a ras con el final del cable.
  • Asegúrese que la cortadora de la cubierta exterior del cable está ajustada correctamente para no dañar los tubos de las fibras.
  • Mida y corte la cubierta del cable a una distancia de 1 m desde el final del cable.
  • Coja el cable firmemente con ambas manos con el corte de la cubierta entre ambas manos.
  • Separe la cubierta del cable cortada del resto del cable.
  • Corte la aramida a la altura de la cubierta (no corte la varilla GRP).
  • Tire del final de la cubierta del cable con la aramida desde el cable y retírelas.
  • Corte la varilla GRP ajustándola con el final de la cubierta del cable.
  • Siga las instrucciones incluidas con el panel de parcheo, caja de empalme o roseta.

* En algunos casos puede ser necesario retirar la cubierta de cable en secciones pequeñas

Cable de interior/exterior con cubierta de aramida o miembro tensor de plástico reforzado con vidrio (GRP)

Siga el mismo procedimiento que en el párrafo anterior. De cualquier modo si este cable está relleno con gel, antes de intentar instalarlo en el panel de parcheo o en la caja de empalme, debería retirarse el gel con un disolvente adecuado.

Es particularmente importante asegurarse que el kit de instalación de no se contamine con el gel.

Cable de interior/exterior con fibra de vidrio

Siga el mismo proceso que en el párrafo anterior. De cualquier modo la malla de fibra de vidrio hace que retirar la cubierta exterior sea mucho más difícil y haya que hacerlo en varias secciones más pequeñas. Al igual que en el caso anterior hay que tener mucho cuidado para asegurar que todas las trazas de gel se eliminen de las fibras y de los tubos en los que están contenidas.

Cable de interior/exterior con armadura de acero corrugado

Ya que el cable incorpora una capa de acero para garantizar la protección antirroedores, la retirada de la cubierta es más difícil que en casos anteriores. En este caso se precisan herramientas especiales para cortar el acero antes de retirar las cubiertas.
